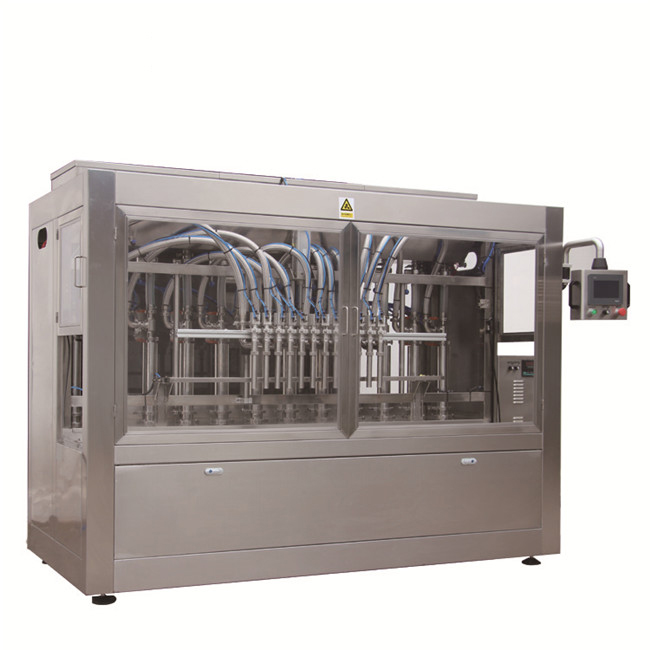

เครื่องบรรจุขวดของเหลวอัตโนมัติบรรจุน้ำมันขาย

เครื่องบรรจุขวดของเหลวอัตโนมัติ

เครื่องบรรจุขวดของเหลวอัตโนมัติเป็นเครื่องที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมยา เครื่องยังพบการใช้งานในอุตสาหกรรมอาหารเคมีและพันธมิตร การออกแบบ monoblock ช่วยประหยัดพื้นที่ตั้งแต่การเติมและโมดูลการกำหนดสกรู / ROPP ถูกสร้างขึ้นบนฐานเดียวกันและไดรฟ์ทั่วไปสำหรับโมดูลการบรรจุและซีล หลักการเติมคือปริมาตรการเคลื่อนที่เชิงบวกของผลิตภัณฑ์พร้อมการจัดเรียงลูกสูบและกระบอกสูบ จุดเด่นอีกประการหนึ่งของฟิลเลอร์โรตารีนี้คือลูกสูบทั้งหมดสามารถตั้งค่าสำหรับปริมาณที่แตกต่างกันโดยการตั้งค่าแทร็คลูกเบี้ยวคู่ การปรับปริมาตรที่ละเอียดยิ่งขึ้นของกระบอกสูบแต่ละตัวก็ถูกสร้างขึ้นบนลูกกลิ้งรางลูกกลิ้ง

แนวคิดของการบรรจุและปิดผนึก Monoblock ยังช่วยให้มั่นใจในมาตรฐาน QMP ที่สูงมากเนื่องจากขวดจะถูกปิดผนึกทันทีหลังจากการบรรจุ โมดูลการปิดผนึกแบบหมุนจับคู่กับการเติมและให้การปิดผนึกที่แม่นยำ ฝาปิดป้อนอัตโนมัติที่สร้างขึ้นในคอลัมน์แยกกันเพื่อป้องกันฝุ่นละออง / ฝาอนุภาคตกลงไปในขวดที่บรรจุ เครื่อง Monoblock ได้สร้างฟีเจอร์ในการทำงานอัตโนมัติแบบออนไลน์เช่นเซ็นเซอร์สำหรับขวดที่ตกที่เครื่องป้อนเข้า, การสะสมขวดเพิ่มเติมเมื่อป้อนออกและสำหรับการสะสมฝาปิดเครื่องป้อน

สเปค

แบบ	1	2	3
อัตราการผลิต	มากถึง 30 ขวด / นาที	มากถึง 60 ขวด / นาที	มากถึง 100 Boottle / นาที
จำนวนหัวบรรจุ	สอง	สี่	แปด
จำนวนหัว Capping	หนึ่ง	หนึ่ง	สี่
Capping Type	ROPP / สกรู
ข้อมูลจำเพาะของอินพุต Diameter เส้นผ่านศูนย์กลางคอนเทนเนอร์ความสูงของคอนเทนเนอร์	25 มม. ถึง 90 มม. 36 มม. ถึง 300 มม
ช่วงการบรรจุ	30 มล. ถึง 1,000 มล. ด้วยความช่วยเหลือของชิ้นส่วนเปลี่ยนที่เหมาะสม
เส้นผ่าศูนย์กลางหมวก	20 มม. 28 มม. 30 มม. และ 33 มม. ด้วยความช่วยเหลือของชิ้นส่วนเปลี่ยนแปลง
ข้อกำหนดพลังงาน	2.5 HP
ลักษณะไฟฟ้า	440 โวลต์, 3 เฟส, 50 เฮิร์ตซ์, 4 สายระบบ
อุปกรณ์เสริม	Programmable Logic Control (ระบบ) พร้อม MMI ตู้อลูมิเนียมโพรไฟล์ครอบคลุมเครื่องเต็มรูปแบบ
มิติโดยรวม	ประมาณ 2300 มม. (ยาว) X 900 มม. (กว้าง) X 1680 มม. (H) ประมาณ	ประมาณ 2500 มม. (ยาว) X 900 มม. (กว้าง) X 1680 มม. (H) ประมาณ	ประมาณ 3000 มม. (ยาว) X 950 มม. (กว้าง) X 1680 มม. (H) ประมาณ

คุณสมบัติเด่น

• รูปแบบ GMP ขนาดกะทัดรัด
• “ ขวดไม่มี - ไม่มีการกรอก” ระบบ
• ชิ้นส่วนสัมผัสทั้งหมดทำจากวัสดุ AISI SS 316 พร้อมระบบถอดล้างทำความสะอาดง่าย
• การสร้างเครื่องจักรในวัสดุ AISI SS 304
• โต๊ะป้อนเข้าสำหรับป้อนขวดอัตโนมัติ
• หัวฉีดสำหรับการเติมโฟมฟรี
• เติมความแม่นยำสูงมาก
• ป้อนอัตโนมัติและออกจากขวดอัตโนมัติ
• การเปลี่ยนแปลงขั้นต่ำเมื่อเวลาผ่านไป
• ไดรฟ์ความถี่ AC แบบปรับได้สำหรับปรับความเร็ว
• เคาน์เตอร์ขวดดิจิตอลสำหรับนับผลผลิตการผลิต

การดำเนินการกระบวนการ

โต๊ะหมุนขณะป้อนส่งมอบขวดหนึ่งใบต่อหนึ่งไปยังสายพานลำเลียง SS ที่กำลังเคลื่อนที่ ขวดเข้ามาในจุดเติมผ่านสายพานลำเลียงของ SS การเติมหัวฉีดเติมปริมาณของเหลวที่กำหนดไว้ล่วงหน้าลงในขวด บล็อกการสลักเกลียวหกเหลี่ยมช่วยให้สามารถใช้ปริมาณการบรรจุที่แตกต่างกันได้อย่างง่ายดายโดยใช้เวลาน้อยที่สุดไดรฟ์หลักประกอบด้วยกระปุกเกียร์ที่ขับเคลื่อนด้วยมอเตอร์ AC และผ่านการควบคุมโดยไดรฟ์ความถี่ AC ความเร็วสามารถตั้งค่าเป็นขวดต่อนาที ไดรฟ์สายพานลำเลียงประกอบด้วยเพลาเกียร์ Hallow Motor ควบคุมโดยไดรฟ์ความถี่ AC ลูกบิดสามารถตั้งค่าความเร็วของสายพานลำเลียง

ขวดที่บรรจุจะเคลื่อนที่บนสายพานลำเลียงและป้อนเข้าสู่วงล้อป้อนในตัวโดยหนอนป้อนอาหารในขณะที่เคลื่อนย้ายวงล้อป้อนเข้าขวดจะดึงแคปขึ้นทีละตัวจากรางส่ง หัวซีลโรตารี่แบบหมุนจากมากไปน้อยถือคอขวดด้วยแรงดันที่ต้องการการซีลจะกระทำในลักษณะโรลออนที่ตั้งโปรแกรมตำแหน่งที่ถูกต้องของแคปจะทำโดยกลไกโดยใช้วิธีการหมุนแบบไม่หมุน รางจะเต็มไปด้วยไดรฟ์ unscramble หมุนถูกปลดดังนั้นจึงไม่มีโอกาสที่จะเกิดความเสียหายของหมวกลูกกลิ้งปิดผนึกจะเกิดขึ้นเนื่องจากการหมุนหัวปิดผนึกและการถ่ายโอนการเคลื่อนไหวของการปิดผนึกและเกลียวลูกกลิ้งเนื่องจากลูกเบี้ยวปิดผนึก ขวดที่ปิดผนึกจะถูกปล่อยออกโดยวงล้อดาวที่มีอยู่บนสายพานลำเลียงขวดที่บรรจุและปิดผนึกอย่างถูกต้องแล้วจึงส่งไปยังเครื่องติดฉลากสำหรับการดำเนินการต่อไป
